Orion
軽量なカメラアダプタと2RUハーフラックサイズのベースステーションで構成する、4Kシネライブ向け光ファイバーシステムです。デュアル12G-SDI伝送、リターン、カメラ制御、インターカム、タリーなどをコンパクトな構成にまとめ、カメラを放送ワークフローへ組み込みやすくします。
カメラアダプタ 1,100,000JPY + TAX
ベースステーション 1,100,000JPY + TAX
カメラアダプタ
ベースステーション
システム概要
Orionは、カメラ側とベース側を光ファイバーで接続し、映像・制御・コミュニケーションを一体で扱えるシステムです。2系統の12G-SDI入力と12G-SDIリターンに対応し、リクロック出力により長いBNC配線でも安定した信号運用を支援します。
映像チャンネルは独立して扱えるため、複数フォーマットの信号やGenlockなどのアナログ信号を並行して運用できます。現場で必要になるインターカム、タイムコード、タリー、LANC、シリアル、イーサネットなどもまとめて伝送できます。
- デュアル12G-SDI対応2入力と1リターンを軸に、12G/6G/3G/1.5G/SD/アナログ信号の運用をサポートします。
- ネイティブな制御端子Sony RCP 8ピン、12ピンシリアル、LANC、1GbE RJ45、レンズアイリス接続などを備えています。
- 遅延を抑えた独立伝送フォーマット変換に頼らず、各チャンネルを個別に扱う設計でスムーズなライブ運用を支えます。
- 現場向けインターカム2W/4Wインターカムやオペレーターヘッドセットに対応し、Clear-Com系の運用にも合わせやすい構成です。
- 堅牢な軽量シャシーマグネシウム筐体により、強度と取り回しやすさを両立しています。
- リクロック出力RETURN出力とTHRU OUT出力を波形整形し、カメラステーションからのBNC延長をしやすくします。
4Kカメラアダプター
Orionカメラアダプタは、シネマカメラやENG系カメラを放送用カメラチャンネルとして扱いやすくするためのインターフェースを集約しています。一般的なケーブルを活用しやすい端子構成により、特殊な分岐ケーブルに頼らないセットアップを目指せます。
専用のRCP端子、12ピンシリアル、RJ45、独立したLENSチャンネルなどを備え、CCU/RCPのレンズポート接続や、Motion Knob Soloを使ったブロードキャスト運用にも対応します。
光アイソレーションによるインターカム
インターカム音声は各チャンネルを光で分離して扱うため、クリアで反応の速いコミュニケーション環境を構築できます。カメラステーション側にはフルサイズの堅牢な端子を配置し、ベルトパックへの給電にも対応します。

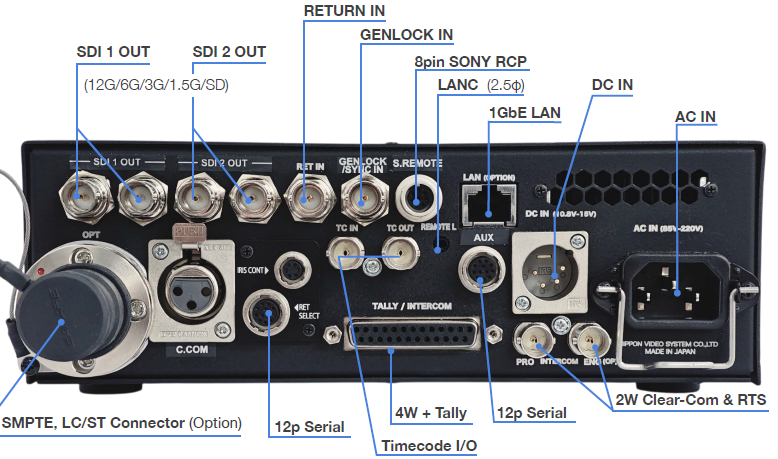

2RUハーフラック・ベースステーション
ベースステーションは、カメラ制御に必要な専用ポートをコンパクトな筐体へ整理しています。RCP、12ピンシリアル、LANC、独立した1GbE LANに加え、SDI入出力、タイムコード、リファレンス、タリー、インターカム接続を備えています。
ACと4ピンXLR DCのデュアル電源入力に対応し、現場の電源設計や冗長化にも配慮されています。前面にはステータス確認用ディスプレイとインターカム操作ダイヤル、XLR 4ピンヘッドセット端子を配置し、技術者が手元で素早く調整できる設計です。
様
アクセサリー
Orionシステムと組み合わせて使えるアクセサリーです。リターン切替、ビューファインダー、カメラマウントなど、ライブ制作現場の構成に合わせて選択できます。
VSE-700
複数の12G-SDI入力を切り替え、HD-SDIとして出力するためのアダプターです。レンズやカメラデマンドのRET操作と組み合わせた切り替え運用に適しています。
HDF-EL777
SDI、HDMI、VF入力に対応する7インチ1920x1080p LCDスタジオビューファインダーです。PiPリターン表示やRGBタリー、クイックリリースブラケットに対応します。
SK-1000
HDF-777向けの汎用マウントシステムです。カメラ構成や撮影姿勢に合わせて、ビューファインダー位置を素早く調整できます。
