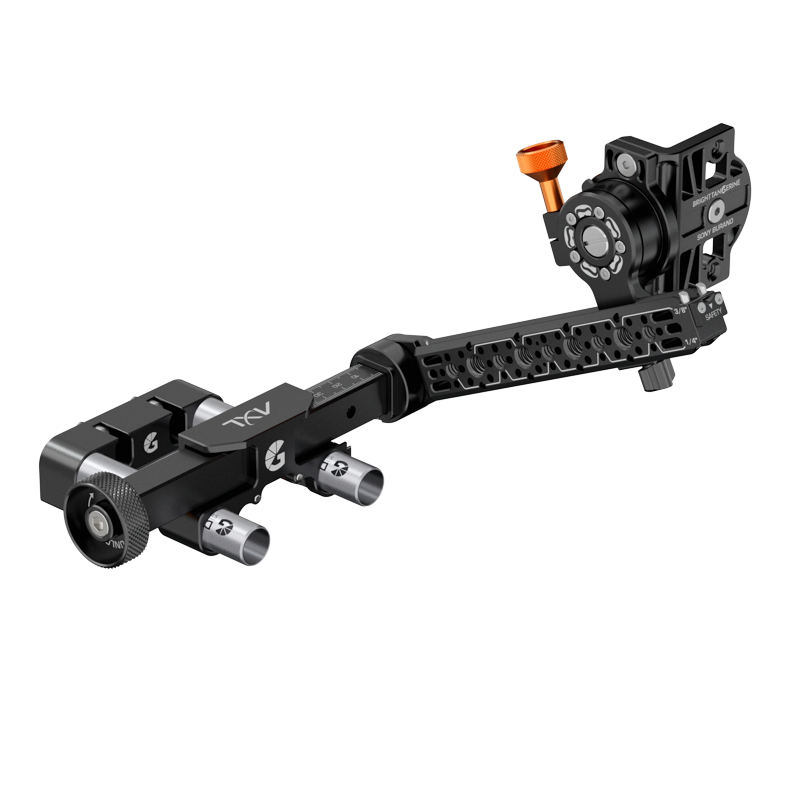

Axl NATOモニターサポートシステム for Sony BURANO は、その高精度かつ実用的な設計により、撮影現場でのモニター運用を革新しています。現場での映像確認は極めて重要であり、このシステムは従来よりも迅速かつ柔軟にモニターを操作できるように設計されています。
クイックで簡単なセットアップ
シングルノブ式3軸ロックシステムにより、モニターの前後方向・左右方向・NATOアームの回転を一括で調整可能。複数のロック機構を操作する手間がなく、現場でのセッティング時間を大幅に短縮します。
高い安定性と柔軟性
140mmの可動域を持つデュアルNATOレールにより、優れた柔軟性と設置自由度を確保。左右両面からの装着に対応し、視認性と操作性を最大限に高めます。
Axlモニターホルダー
スムーズな回転とたるみのない保持力を両立。ストレートまたは90度の取付け方向に対応し、NATOレールに確実に固定され、安定したサポートを提供します。
スクエアクロスバー構造
モニターの位置ずれや回転を防止し、常に水平を保つ設計。横方向の微調整も可能で、構図を正確に維持できます。
操作性に優れたコントロール
大きめのノブ、ウィングレバー、NATOセーフティボタンにより、グローブ着用時でもスムーズに操作可能。過酷な現場でも迅速かつ確実に調整できます。
確実なロッド固定
15mmロッドコンソールが付属し、スライディングトッププレートと連結可能。Axlマウントやフォーカスモーターなどを安定して保持する基盤を形成します。
高い互換性
60mm間隔の15mmロッド構成にも対応し、さまざまなカメラリグに統合可能。特にSony BURANOのモニターとの組み合わせに最適化されています。ショルダーリグ、三脚、ジンバルなど、多様な環境に対応可能です。
取り付け手順
必要工具：3mmおよび4mm六角レンチ
1. 15mmロッドコンソールとAxl NATO EVFマウントの取り付け
B4004.1037 スライディングトッププレートにロッドコンソールを4mm六角レンチで固定。2本の15mm Drumstixロッドを挿入し、ウィングレバーで固定します。
Axl NATOマウントはノブを緩めてロッドに通し、NATOレールの位置を決めてノブを締め付けます。
2. モニターブラケットの取り付け
Lブラケットにモニターを取り付け、1/4インチネジ2本を交互に3mm六角レンチで締め付けます。
3. Axl NATOクランプへの装着
ドラッグノブを緩めてAxlを回転し、Lブラケットの取付けポイントに合わせてネジ穴を整列。ストレートまたは90度の向きで取り付け、3mm六角レンチで固定します。その後、NATOモニターホルダーをAxl NATOレールに装着して完了です。
LeftFieldシステムとの連携
LeftField 3 BUDベースプレートと組み合わせれば、手持ちからスタジオ撮影への移行がスムーズに。Dスタイル・マスターハンドルで機動性も確保可能。KASBAH Ātmanショルダーリグと併用すれば、長時間のドキュメンタリー撮影にも対応します。
ゼロコンプロマイズ設計
B4004.0051 – Axl NATOモニターサポートシステムは英国製で、プロフェッショナルの現場に耐えうる耐久性と機能性を兼ね備えています。Bright Tangerineのサポートチームが導入から運用までしっかりと支援します。
